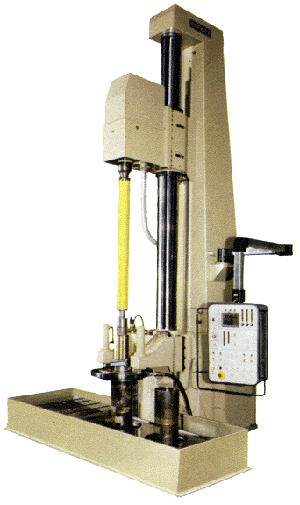

HONMASCHINE TYP
STV 600/3000 S 50

Honmaschine der Baureihe STV 600 sind geeignet für die Bearbeitung großer Bohrungen bis 600mm Durchmesser und Lägen bis zu 5000 mm. Sie werden in einer Abstufung von 1000 mm bis zu einer Hublänge von 5000 mm hergestellt.

Der Honspindelantrieb besteht aus einer mehrstufigen Getrieben mit vorgeschaltetem Gleichstrommotor. Der Hubabtrieb erfolgt hydraulisch. Alle Parameter können von der Schalttafel aus eingestellt und stufenlos während der laufenden Honoperation zur Optimirung der Schnittwerte verändert werden. Auf der Bildschirm der CNC-Steuerung werden alle Werte angezeigt.

Die Honmaschine dieser Baureihe zeichnen sich durch große Stabilität, Schwingungsarmut und Steifigkeit im Antrieb aus, so daß sie sehr geeignet sind für das Schrupphonen bei größten Abtragsleistungen und Schlichthonen in kleinsten Toleranzen bei höchsten Oberflächengüten.

AUSSENHONMASCHINE TYP
STV 300/700

Diese Maschine ist ausgerüstet mit einem Außenhonwerkzeug und geeignet für das Außenhonen von Wellen bis zu einem Durchmesser von 200 mm und einer Länge von 600 mm.

Das Außenhonwerkzeug hat einen Arbeitsbereich von 20 bis 200 mm Durchmesser und ist auf einer Konsole am Maschinenständer aufgeschraubt.

Die Aufweitung erfolgt hydraulisch mit stufenloser Druckeinstellung.

Die Werkstücke werden in der Honspindel aufgenomen.

Von einer hängenden Schalttafel aus wird die Maschine bedient.

In Verbindung mit Spezial-Werkzeugen wird diese Maschine häufig für die Außenbearbeitung von Kolbenringen eingesetzt.
